多儀閥門 – 球閥 – 氣動球閥系列

氣動調節球閥

閥門型號：VQ647F，VQ647H，Q641F，Q641H
通徑規格：DN15～DN300
結構形式：O型、V型
閥體材質：碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40～450℃
應用范圍：污水、蒸汽、液體、油品、粘性流體、漿料等
產品特點：流量系數大，極強的適應性，密封性能好，調節性能靈敏

氣動調節球閥概述：

氣動調節球閥按結構形式可分為氣動O型調節球閥或氣動V型調節球閥，主要與閥門定位器配套使用，根據輸入輸出4-20mA的控制信號，從而控制球閥閥芯的旋轉開度，達到對管道介質壓力、流量、液位等參數的比例調節。其中氣動V型調節球閥帶有特殊形狀的V型缺口，可使用中間開度面積的變化進行流量調節，并可切斷流體中夾雜的雜質而關閉，適用于紙漿、砂漿、粘性流體的控制。

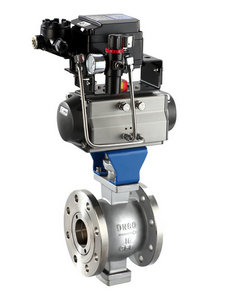

氣動V型調節球閥

氣動O型調節球閥

氣動調節球閥特點：

氣動調節球閥按密封性能分為軟密封和硬密封，按控制方式分為調節型和切斷型，按作用形式分單作用和雙作用式，其中單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置，產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。

氣動調節球閥參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	1.6、2.5、4.0、6.4MPa
連接方式	法蘭式、對夾式、螺紋
驅動形式	氣源驅動（壓縮空氣4-7bar）
溫度范圍	軟密封:-30～180℃；硬密封:-40～450℃
動作范圍	0～90度
密封材料	增強聚四氟乙烯，對位聚苯，金屬密封
適用介質	污水、蒸汽、液體、油品、粘性流體、漿料、腐蝕性介質等
閥體材質	碳鋼WCB、不銹鋼304、316、316L等
控制方式	調節型（4-20mA模擬信號）可選防爆，可帶手動裝置

氣動調節球閥原理：

氣動調節球閥通過壓縮空氣為動力源帶動球芯做90度的來回旋轉動作，從而達到閥門的開啟和關閉。它與閥門定位器配套使用，可根據球閥閥芯旋轉的角度及開度的大小，實現對介質流量不同程度的比例調節。當氣動執行機構接收控制系統發出的信號時，按控制信號壓力的大小產生相應的推力，推動調節機構帶動閥芯動作，完成對管路內介質的流量和壓力調節，具有額定流量系數大，密封效果好，調節性能靈敏等特點。

氣動調節球閥可選功能：

驅動方式	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
